Dunstabzugshaube für
freistehende Kochgruppen
|
 |
Mittelhaube
Type HS und HST

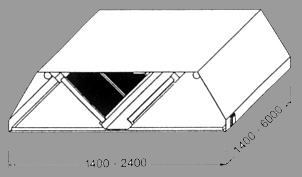

Dunstabzugshaube in Trapezform für Deckenbefestigung, alle
Seiten sind bis zum tiefsten Haubenpunkt herunter gezogen. |
|
Typ: HS
Typ: HST |
= ohne Längsteilung
= mit Längsteilung |
Die Haube ist eine
formschöne, selbsttragende Konstruktion. Der großdimensionierte
Auffangmantel schließt unten mit einer ringsumlaufenden, dicht
verschweißten Fettauffangrinne (Kondensatsammelrinne) ab. Eine V-förmige
Trennwand unterteilt den Innenraum der Haube in einen Auffang- und
Absaugraum. Die Fettfilter sind auf beiden Seiten des Absaugkanals
angeordnet.
Die Haube ist aus
Chromnickelstahl Werkstoff 1.4301, einseitig geschliffen und ist mit
einer abziehbaren Kunststofffolie auf der geschliffenen Seite als Schutz
vor Verschmutzung und Kratzern beschichtet.
Normmaße:
|
|
Breite: |
1400 mm bis 6000 mm |
|
|
Tiefe: |
1400 mm bis 2400 mm |
|
|
Höhe: |
400 mm |
|
|
Zwischenmaße sind lieferbar, bitte
anfragen! |
Standardausführung:
|
|
Flammschutzfiltern (Aerosolabscheider)
entsprechend der VDI-Richtlinie 2052 |
|
|
Filtermaterial: Chromnickelstahl (Werkstoff
1.4301) |
|
|
Die Anzahl der Filter richtet sich
nach der Abluftleistung der Haube. |
Je nach Bedarf werden 1 oder mehrere
Öl-Ablaßhähne in die Fettauffangrinne eingebaut.
Zubehör:
Haubenbeleuchtung: spritz- und
schwallwassergeschützte Ausführung, Schutzart IP54, einschließlich
Leuchtmittel und Schutzrohr.
Beleuchtungs-Ein-/Ausschalter in die Haube
eingebaut einschließlich Abzweigdose, komplett verdrahtet.
Sämtliche Daten dienen der Information und
sind ohne Gewähr.
|
